Z&Z STROTEC
Tool Holders & Turrets
刀具座與刀塔 · 툴 홀더 & 터렛
View interactive version · 完整互動版 · 인터랙티브 버전 →
A lathe tool holder is not interchangeable simply because its name or nominal size matches. Selection requires the turret interface, machine model, tool orientation, drive connection and coolant specification to be checked together. Even holders marked “BMT65” or “VDI40” may differ in machine-specific drive couplings and clearance; final approval should follow the machine builder's drawing and the holder manufacturer's application list.
1. Separate the roles of the interfaces
- VDI / cylindrical-shank interface: The holder's cylindrical shank enters a locating bore in the turret and is clamped. The relevant international specifications are in the ISO 10889 series; DIN 69880 and “VDI” remain common trade terminology, and the number in VDI 30, 40 or 50 is the shank diameter in millimetres.
- BMT / BOT bolt-on interface: The holder is bolted to the turret face, commonly using a broad contact face and locating keys. The labels BMT or BOT alone do not establish full interchangeability; bolt pattern, key position, centre height and driven coupling must still be verified.
- ISO 26623 polygonal taper interface (commonly associated with Capto systems): ISO 26623 specifies polygonal taper shanks with flange contact for manual or automatic tool exchange. It is not another BMT/VDI turret category; it can be the modular cutting-tool interface fitted downstream of a turret adapter.

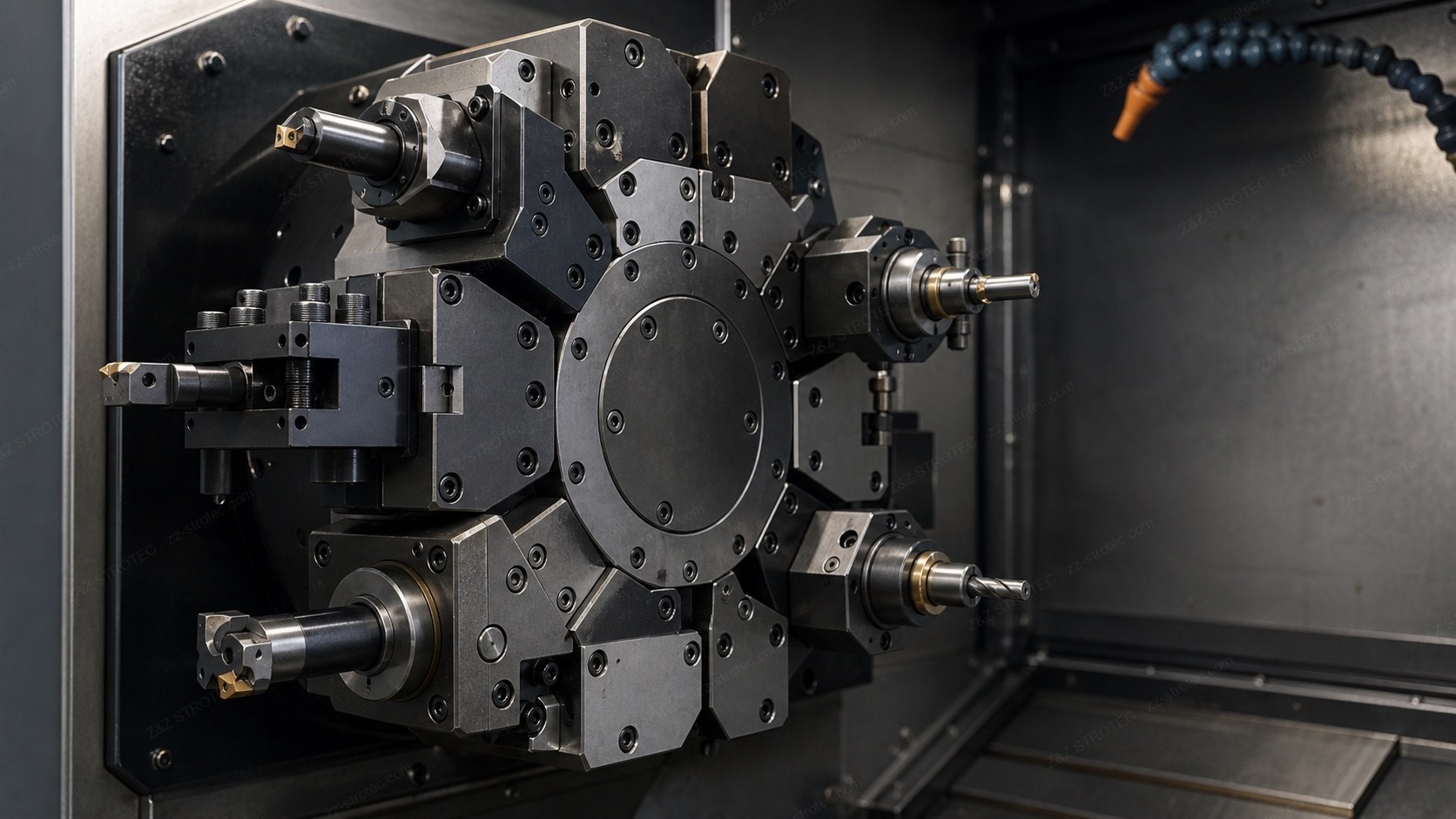

2. Static and driven tool holders
- Static holders secure non-rotating tools for OD turning, boring, grooving or threading. Check the tool-shank or boring-bar size, orientation, projection, coolant route and clearance to neighbouring stations.
- Driven (live) holders transmit power from the turret drive to an internal spindle for milling, drilling and tapping. A C axis controls workpiece angular position and synchronization, while the machine's complete axis configuration and options determine which operations are actually possible.
3. Machining centres use an ATC magazine, not a turret
The interfaces above describe lathe turrets. On a machining centre the tool sits in a spindle taper — BT, CAT, HSK or a polygonal taper — and is stored in an automatic tool changer (ATC). Disc-type magazines are the simpler arrangement and common on smaller machines; arm-type changers give shorter tool-change times and larger capacities. Magazine type, spindle taper and pull-stud standard have to be confirmed separately from the turret data below.
4. Selection checklist
- Machine and turret: builder, exact model, year or serial number, turret type and station number.
- Mounting interface: VDI size or BMT/BOT designation plus turret drawing, bolt pattern, locating keys and centre height.
- Tool arrangement: axial or radial, right- or left-hand orientation, cutter diameter or shank size, collet/arbor interface and required projection.
- Drive conditions: coupling geometry, permitted speed and torque, rotation direction, and the machine's C/Y-axis capability. Use the limits published for the specific holder.
- Coolant and clearance: external or through-tool coolant, pressure and sealing, plus interference checks against adjacent tools, chuck and workpiece.
5. What to send with an enquiry
Include the machine nameplate, a full view of the turret, a straight-on photo of the mounting face, labels or engravings on the existing holder, and a drawing with critical dimensions. When photographs are inconclusive, the machine builder's part number or turret drawing should take priority.
Related reading: , , , and .
BMT, VDI and BOT Turret Interfaces Compared: Are Tool Holders Interchangeable?
The interface label narrows the field without settling the question. The column separates the three systems, explains why two holders both marked BMT65 can still not fit, and sets out the eight specifications to confirm before ordering.
VDI shanks and turret location bores have interchangeability dimensions in the ISO 10889 series. BMT and BOT have no equivalent international standard, so bolt spacing, locating keys and centre height come from the turret and machine builders, which is why a size on its own proves nothing.
Two holders sharing a mounting face can still use a drive coupling of a different form or position. Forced into place, the drive does not engage properly, and the damage reaches the turret drive train rather than stopping at the holder.
Sources
- ISO 10889-1 — interchangeability dimensions and technical conditions for cylindrical-shank tool holders
- ISO 26623-1:2020 — polygonal taper interface with flange contact surface
- WTO — precision static holders and machine-specific application
- Haas Automation — BMT65 driven tooling and C-axis application example
車床刀具座不是只要名稱或尺寸數字相同就能互換。選型時應同時確認刀塔介面、機台型號、刀具方向、驅動方式與冷卻規格。即使同樣標示「BMT65」或「VDI40」，不同機台的動力接頭與干涉空間仍可能不同；最終應以機台原廠圖面及刀具座製造商的適用表為準。
1. 先分清楚各介面的角色
- VDI／圓柱柄介面：刀具座以圓柱柄插入刀塔孔並鎖固。現行相關國際標準為 ISO 10889 系列，規範圓柱柄與定位孔的互換尺寸；業界仍常沿用 DIN 69880 或 VDI 的稱呼，VDI 30、40、50 的數字即為圓柱柄直徑（mm）。
- BMT／BOT 螺栓鎖付介面：刀具座以螺栓固定於刀塔端面，常見設計會利用較大的接觸面與定位鍵。不過，BMT 或 BOT 的名稱本身不足以保證完全互換，仍須核對螺栓孔位、定位鍵、中心高及動力接頭。
- ISO 26623 多邊形錐度介面（常見於 Capto 系統）：此標準規範具端面接觸的多邊形錐柄尺寸與命名，可用於手動或自動換刀。它不是另一種 BMT／VDI 刀塔分類，而可作為刀塔轉接座之後的模組化刀具介面。
2. 靜態刀具座與動力刀具座
- 靜態刀具座：固定不旋轉的外徑車刀、內徑搪刀、切槽刀或螺紋刀。選型時要確認刀桿截面或搪刀桿直徑、安裝方向、伸出量、冷卻方式及相鄰刀位干涉。
- 動力刀具座：把刀塔的驅動力傳給內部主軸，用於銑削、鑽孔與攻牙等二次加工。C 軸負責工件角度定位與同步控制，但實際能做哪些加工，仍取決於機台的軸配置與控制選配。
3. 加工中心機用的是刀庫，不是刀塔
上述介面談的都是車床刀塔。加工中心機的刀具夾在主軸錐孔（BT、CAT、HSK 或多邊形錐度），並存放於自動換刀裝置（ATC，刀庫）。盤式刀庫結構較簡單，小型機常見；臂式換刀速度較快、刀具容量也較大。刀庫型式、主軸錐度與拉釘規格都要另外確認，不能沿用刀塔的資料。
4. 選型時應逐項確認
- 機台與刀塔：製造商、完整型號、年份或序號、刀塔型式與刀位編號。
- 安裝介面：除了 VDI 尺寸或 BMT／BOT 規格，還要有刀塔圖面、螺栓孔位、定位鍵與中心高。
- 刀具配置：軸向或徑向、正向或反向、刀具直徑或刀桿尺寸、筒夾／心軸規格與所需伸出量。
- 驅動條件：動力刀座的接頭形式、允許轉速與扭矩、旋轉方向，以及機台是否具備 C／Y 軸。允許值必須依該產品資料，不宜用通用數字推估。
- 冷卻與空間：外部或內部供液、冷卻液壓力、密封規格，以及與相鄰刀具、夾頭和工件的干涉。
5. 詢價時最有用的資料
建議同時提供機台銘牌、刀塔全景、安裝面正面、既有刀具座標籤或刻字照片，以及標出主要尺寸的圖面。若僅憑照片無法判定，應優先提供機台原廠零件號或刀塔圖面。
延伸閱讀：、、，以及。
BMT、VDI、BOT 刀塔介面完整比較：刀座可以互換嗎？
介面名稱只能幫助判斷大方向，不等於已經確認相容。專欄逐一說明三種介面的差異，解釋為什麼同樣標示 BMT65 仍可能裝不上，並整理下單前必須確認的 8 項規格。
VDI 的圓柱柄與刀塔定位孔，互換尺寸收錄在 ISO 10889 系列；BMT 與 BOT 沒有對應的國際標準，孔距、定位鍵與中心高由刀塔與機台製造商決定，所以只有尺寸名稱並不能證明什麼。
安裝面相同的兩支刀座，驅動接頭的形狀或位置仍可能不同。勉強鎖上而驅動軸沒有正確咬合時，損傷不會停在刀座，而會延伸到刀塔內部的傳動機構。
資料依據
선반 툴 홀더를 주문할 때는 이름이나 규격 숫자만 맞추면 된다고 보기 어렵습니다. 터렛 인터페이스, 기계 모델, 공구 방향, 구동 방식과 냉각수 사양을 함께 확인해야 합니다. 같은 ‘BMT65’ 또는 ‘VDI40’ 표기라도 기계별 구동 커플링과 간섭 조건이 다를 수 있으므로 최종 선정은 기계 제작사의 도면과 툴 홀더 업체의 적용표를 기준으로 해야 합니다.
1. 먼저 인터페이스의 역할을 구분하십시오
- VDI / 원통형 섕크 인터페이스: 툴 홀더의 원통형 섕크를 터렛 보어에 삽입하고 고정합니다. 관련 국제 표준은 ISO 10889 시리즈이며, 원통형 섕크와 위치결정 보어의 호환 치수를 규정합니다. 현장에서는 여전히 DIN 69880 또는 VDI라는 명칭이 널리 쓰이며, VDI 30·40·50의 숫자는 섕크 지름(mm)을 나타냅니다.
- BMT / BOT 볼트온 인터페이스: 툴 홀더를 터렛 면에 볼트로 고정하는 계열입니다. 넓은 접촉면과 위치결정 키를 사용하는 설계가 일반적이지만, BMT와 BOT라는 명칭만으로 완전한 호환성을 보장할 수는 없습니다. 볼트 패턴, 키 위치, 센터 높이와 구동 커플링을 기계별로 확인하십시오.
- ISO 26623 다각형 테이퍼 인터페이스(일반적으로 Capto 계열): 수동 또는 자동 공구 교환에 쓰이는 다각형 테이퍼와 플랜지 접촉면의 치수·명칭을 규정합니다. 이는 터렛 자체의 BMT/VDI 형식과 동일한 분류가 아니라, 터렛 어댑터 이후의 모듈식 공구 인터페이스로 적용될 수 있습니다.
2. 정적 툴 홀더와 구동 툴 홀더
- 정적 툴 홀더: 외경 선삭, 내경 보링, 홈가공, 나사 가공 등 회전하지 않는 공구를 고정합니다. 선정 시 공구 단면 또는 보링바 지름, 방향, 돌출 길이, 냉각수 방식과 인접 스테이션 간섭을 확인합니다.
- 구동(라이브) 툴 홀더: 터렛의 구동력을 내부 스핀들로 전달하여 밀링, 드릴링, 탭핑 같은 2차 가공을 수행합니다. C축은 공작물의 각도 위치결정과 동기 제어에 사용되지만, 실제 가공 가능 범위는 기계의 축 구성과 제어 옵션에 따라 달라집니다.
3. 머시닝센터는 터렛이 아니라 ATC 매거진
위 인터페이스는 선반 터렛에 해당합니다. 머시닝센터는 공구를 주축 테이퍼(BT, CAT, HSK 또는 다각형 테이퍼)에 물리고 자동공구교환장치(ATC) 매거진에 보관합니다. 디스크형 매거진은 구조가 단순해 소형기에 많이 쓰이고, 암(arm)형 교환장치는 공구 교환 시간이 짧고 수납 본수가 많습니다. 매거진 형식, 주축 테이퍼와 풀 스터드 규격은 터렛 자료와는 별도로 확인해야 합니다.
4. 선정 시 확인할 항목
- 기계와 터렛: 제조사, 정확한 모델, 연식/시리얼 번호, 터렛 형식과 스테이션 번호.
- 장착 인터페이스: VDI 크기 또는 BMT/BOT 규격뿐 아니라 터렛 도면, 볼트 패턴, 위치결정 키와 센터 높이.
- 공구 구성: 축방향/반경방향, 정방향/역방향, 공구 지름 또는 섕크 크기, 콜릿/아버 규격과 필요한 돌출 길이.
- 구동 조건: 구동 툴 홀더의 커플링 형상, 허용 회전수·토크, 회전 방향 및 기계의 C/Y축 기능. 허용치는 반드시 해당 제품 자료를 따릅니다.
- 냉각과 공간: 외부/내부 급유, 냉각수 압력, 씰 사양, 인접 공구 및 척·공작물과의 간섭.
5. 견적 요청 시 가장 안전한 자료
기계 명판, 터렛 전체 사진, 장착면 정면 사진, 기존 툴 홀더의 라벨·각인 사진과 주요 치수가 보이는 도면을 함께 보내십시오. 사진만으로 판단하기 어려운 경우에는 기계 제작사의 부품 번호 또는 터렛 도면을 우선합니다.
더 알아보기: , , , .
BMT·VDI·BOT 터렛 인터페이스 비교: 툴 홀더는 호환되는가?
인터페이스 명칭은 범위를 좁혀 줄 뿐 호환을 확정해 주지 않습니다. 이 칼럼은 세 방식의 차이를 정리하고, 같은 BMT65 표기라도 장착되지 않는 이유와 발주 전 확인할 8가지 사양을 설명합니다.
VDI의 원통형 섕크와 터렛 위치 결정 구멍은 ISO 10889 시리즈에 호환 치수가 규정되어 있습니다. BMT와 BOT에는 대응하는 국제 표준이 없어 볼트 간격·위치 결정 키·중심 높이를 터렛과 기계 제조사가 정합니다.
장착면이 같아도 구동 커플링의 형상이나 위치가 다를 수 있습니다. 무리하게 체결해 구동축이 제대로 물리지 않으면 손상이 홀더에서 끝나지 않고 터렛 내부 전동 기구까지 이어집니다.
근거 자료
