Live Tool Holders (動力刀座)
動力刀座 · 라이브 툴 홀더 (동력 공구대)
View interactive version · 完整互動版 · 인터랙티브 버전 →What is a Live Tool Holder?
A live tool holder (動力刀座) is a motorized tool holder mounted on the CNC lathe turret that allows rotating cutting tools (drills, end mills, taps) to perform milling, drilling, and tapping — without moving the workpiece to a separate machine.

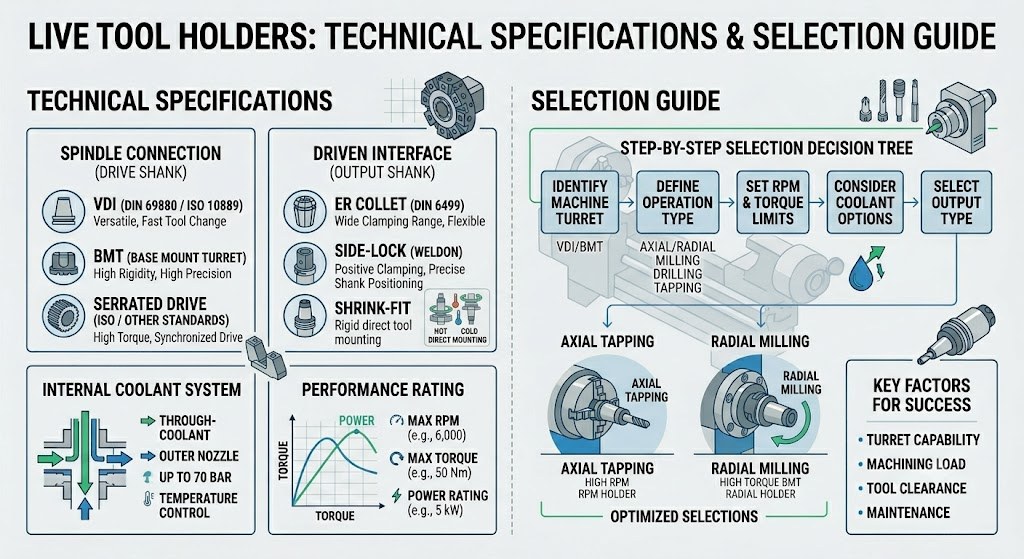

Live tool holders: technical specifications & selection guide at a glance
Types
- Radial (cross) live tools: Tool axis perpendicular to spindle. For side drilling, OD milling.
- Axial (end-working) live tools: Tool axis parallel to spindle. For face drilling, tapping, end milling.
- Angular live tools: Fixed at specific angles (30°, 45°, 60°) for compound features.
- High-speed speeders (高轉速動力刀座): Gear-multiplier design — boosts turret drive RPM by 2x–5x. Ideal for micro-drilling (<3mm), engraving, hard materials.
Compatibility — Critical Factors
- Turret interface: VDI, BMT, BOT, or machine-specific. Must match exactly.
- Drive coupling: Polygon, square, or round — must match turret drive shaft.
- Max RPM: Rated maximum speed — exceeding it causes bearing failure.
- Tool clamping: ER collet (most common), Weldon flat, Morse taper.
Machine Compatibility
- TSUGAMI (津上): Swiss-type, specific coupling required
- Miyano (宮野): Fixed headstock turning centers
- Cincom / STAR (星辰): Swiss-type sliding headstock
- Nomura (野村): Turret lathes
- Nakamura-Tome (中村留): Multi-axis turning centers
- BMT / VDI standard machines: Standard holders available
High-Speed Machining & Direct-Drive Turrets
Beyond about 6,000 RPM — especially on Swiss-type lathes machining medical or electronic parts — micro-vibration becomes the main bottleneck, degrading surface roughness (Ra) and shortening tool life. Two common mitigations:- Ground gears & ceramic bearings: Standard gear-multiplier speeders can suffer from gear backlash; live tools built with precision ground gears and ceramic bearings suppress micro-vibration and extend tool life.
- Dynamic balancing: At maximum RPM even slight imbalance causes chatter — rigorous dynamic balancing significantly reduces eccentric runout.
Vibration Control for Live Tool Holders on Swiss-Type Lathes
When machining high-precision medical bone screws or micro electronic components, engineers operating TSUGAMI, STAR, or Citizen Swiss-type lathes often encounter a critical bottleneck: micro-vibration. When spindle speed ramps up beyond 6,000 RPM for micro-drilling (<3mm), unexpected vibration severely degrades surface roughness (Ra) and dramatically shortens tool life.
Gear-multiplier speeders boost turret drive RPM by 2x to 5x. However, many procurement teams overlook the impact of gear backlash. In high-speed applications, live tools built with ground gears and ceramic bearings can meaningfully suppress micro-vibration and extend tool life compared with standard off-the-shelf components — a worthwhile upgrade to evaluate.
A BMT or VDI interface that fits your turret spec is only the first requirement. For high-precision operations, the precision of the drive coupling (polygon, square, or round) determines real-world stability. Where an order calls for it, we can arrange dynamic balancing and runout inspection before export, with results evaluated against the applicable drawing or agreed acceptance criteria. Confirm the inspection scope in writing at the quotation stage, as it is not part of every supply.
Live Tool Holder Troubleshooting: Causes of Overheating, Noise, Runout and Coolant Leakage
A live tool holder is a wear part working under speed, load, coolant pressure and vibration all at once. What it sounds, feels and measures like when something inside is going is fairly consistent — and reading those signals early is what keeps the fault inside the holder instead of in the turret.
A housing that climbs faster than it used to, a regular knock that changes with speed, a gritty feel when the output shaft is turned by hand: each points at a different component. The column separates bearing wear, gear backlash, balance and drive-coupling problems, and gives five comparisons that localise the fault before anything is dismantled.
Connecting high-pressure through-tool coolant to a holder built for low-pressure external flood is one of the most common ways a rotary seal fails and coolant reaches the bearings. A system that can deliver 70 bar does not mean the holder is rated for it.
什麼是動力刀座？
動力刀座是安裝在 CNC 車床刀塔上的電動刀具座，可驅動旋轉刀具（鑽頭、立銑刀、絲攻）進行銑削、鑽孔及攻牙，無需將工件移至另一台機器。
動力刀座：技術規格與選型指南總覽
類型
- 徑向（橫向）動力刀座：刀具軸線垂直於主軸，用於側面鑽孔、外徑銑削。
- 軸向（端面）動力刀座：刀具軸線平行於主軸，用於端面鑽孔、攻牙、端銑。
- 角度型動力刀座：固定角度（30°、45°、60°），用於複合特徵加工。
- 高轉速增速刀座：齒輪增倍設計，將刀塔驅動轉速提高 2–5 倍，適合微鑽（小於 3mm）、雕刻及硬材加工。
相容性 — 關鍵因素
- 刀塔介面：VDI、BMT、BOT 或機台專用，必須完全匹配。
- 驅動聯軸器：多邊形、方形或圓形，必須與刀塔驅動軸匹配。
- 最高轉速：額定最高轉速，超過會導致軸承損壞。
- 刀具夾持：ER 筒夾（最常見）、Weldon 平面、莫氏錐。
機台相容性
- TSUGAMI（津上）：走心式，需特定聯軸器
- Miyano（宮野）：固定主軸車削中心
- Cincom / STAR（星辰）：走心式滑動主軸
- Nomura（野村）：刀塔車床
- Nakamura-Tome（中村留）：多軸車削中心
- BMT / VDI 標準機台：可用標準刀具座
高速加工與直驅式動力刀塔
當主軸轉速超過約 6,000 RPM（尤其走心式車床加工醫療或電子零件時），微震動會成為主要瓶頸，使工件表面粗糙度（Ra）劣化並縮短刀具壽命。常見的兩種改善方式：- 研磨齒輪與陶瓷軸承：一般增速刀座易受齒輪背隙影響；採用精密研磨齒輪與陶瓷軸承的動力刀座可抑制微震動、延長刀具壽命。
- 動平衡校正：在極速運轉下，即使微小不平衡也會引發顫振——嚴謹的動平衡校正可顯著降低偏心跳動。
走心式車床高速加工下的動力刀座選型與震動抑制
在加工醫療骨釘或精密電子零件時，許多操作 TSUGAMI（津上）、STAR（星辰）、Citizen（西鐵城） 等走心式車床的工程師都會遇到一個棘手問題：當主軸轉速拉高到 6,000 RPM 以上進行微孔（<3mm）加工時，動力刀座出現的細微震動，常導致工件表面粗糙度（Ra）超標，甚至頻繁斷刀。
增速刀座能將刀塔驅動轉速提升 2x 至 5x，是微孔加工的利器。然而許多採購忽略了齒輪背隙（Backlash）的影響。在高轉速應用下，採用研磨齒輪與陶瓷軸承（Ceramic Bearings）的動力刀座，相較一般市售規格品能有效抑制微震動並延長刀具壽命，是值得評估的升級方向。
很多採購以為只要 BMT 或 VDI 介面尺寸對了就萬事大吉。但在精密加工中，驅動聯軸器（polygon、square 或 round）的貼合精度才是決定加工穩定性的真正關鍵。若訂單有此需求，我們可於出貨前安排動平衡與偏擺檢測，並依適用圖面或雙方約定的允收標準判定結果。檢測範圍請於報價階段以書面確認，並非每一批供貨都包含。
動力刀座故障診斷：過熱、異音、偏擺與漏水的原因及處理方式
動力刀座是耗材性質的精密零件，同時承受轉速、負載、冷卻液壓力與震動。當內部開始出狀況時，它的聲音、手感與量測結果其實相當一致——早一點讀懂這些訊號，故障就停在刀座，而不會延伸到刀塔。
外殼溫升比以前快、隨轉速改變的規律敲擊聲、手轉輸出軸時的粗糙感，各自指向不同的元件。專欄分別說明軸承磨耗、齒輪背隙、動平衡與驅動接頭問題，並提供五項比較，讓你在拆解之前就先定位故障。
把高壓中心出水接到只適用低壓外部冷卻的刀座，是旋轉密封件破裂、冷卻液進入軸承最常見的原因之一。系統能供應 70 bar，不代表刀座的壓力等級也到 70 bar。
라이브 툴 홀더란?
라이브 툴 홀더(動力刀座)는 CNC 선반 터렛에 장착하는 전동 툴 홀더로, 회전 절삭 공구(드릴, 엔드밀, 탭)를 구동하여 밀링, 드릴링, 탭핑을 가능하게 합니다 — 공작물을 다른 기계로 이동할 필요 없이.
라이브 툴 홀더: 기술 사양 및 선정 가이드 개요
유형
- 레이디얼 (크로스) 라이브 툴: 공구 축이 주축에 수직. 측면 드릴링, 외경 밀링용.
- 액시얼 (엔드 워킹) 라이브 툴: 공구 축이 주축에 평행. 정면 드릴링, 탭핑, 엔드밀링용.
- 앵귤러 라이브 툴: 특정 각도(30°, 45°, 60°)로 고정. 복합 형상 가공용.
- 고속 증속기 (高轉速增速刀座): 기어 증속 설계 — 터렛 구동 RPM을 2~5배 증가. 미세 드릴(<3mm), 조각, 경질 소재에 이상적.
호환성 — 중요 요소
- 터렛 인터페이스: VDI, BMT, BOT 또는 기계 전용. 정확히 일치해야 함.
- 구동 커플링: 다각형, 사각형 또는 원형 — 터렛 구동 샤프트와 일치해야 함.
- 최대 RPM: 정격 최고 속도 — 초과 시 베어링 손상.
- 공구 클램핑: ER 콜릿 (가장 일반적), 웰돈 플랫, 모스 테이퍼.
기계 호환성
- TSUGAMI (津上): 스위스형, 전용 커플링 필요
- Miyano (宮野): 고정 주축 선삭 센터
- Cincom / STAR (星辰): 스위스형 슬라이딩 주축
- Nomura (野村): 터렛 선반
- Nakamura-Tome (中村留): 다축 선삭 센터
- BMT / VDI 표준 기계: 표준 홀더 사용 가능
고속 가공과 직결 구동(Direct-Drive) 터렛
약 6,000 RPM을 초과하면 — 특히 의료·전자 부품을 가공하는 스위스형 선반에서 — 미세 진동이 주요 병목이 되어 표면 거칠기(Ra)를 저하시키고 공구 수명을 단축합니다. 일반적인 두 가지 개선책:- 연삭 기어와 세라믹 베어링: 일반 증속기는 기어 백래시의 영향을 받기 쉽습니다. 정밀 연삭 기어와 세라믹 베어링을 적용한 라이브 툴은 미세 진동을 억제하고 공구 수명을 연장합니다.
- 동적 밸런싱: 최고 RPM에서는 미세한 불균형도 채터를 유발합니다 — 엄격한 동적 밸런싱으로 편심 런아웃을 크게 줄입니다.
스위스형 선반 고속 가공을 위한 라이브 툴 홀더 최적화: 진동 제어
의료용 본 스크류나 초정밀 전자 부품을 가공할 때, TSUGAMI, STAR, Citizen 스위스형 선반을 운용하는 엔지니어들은 공통적인 난제에 부딪힙니다. 미세 드릴링(<3mm) 시 주축 속도가 6,000 RPM 이상으로 올라가면 미세 진동이 표면 거칠기(Ra)를 크게 저하시키고 공구 수명을 단축시킵니다.
기어 증속기는 터렛 구동 RPM을 2~5배 높입니다. 그러나 많은 구매 담당자들이 기어 백래시(Backlash)의 영향을 간과합니다. 고속 가공 환경에서는 연삭 기어와 세라믹 베어링을 적용한 라이브 툴이 기성 제품 대비 미세 진동을 효과적으로 억제하고 공구 수명을 연장할 수 있어 검토할 가치가 있는 업그레이드입니다.
BMT 또는 VDI 인터페이스 규격이 맞는다고 모든 것이 해결되지 않습니다. 정밀 가공에서는 구동 커플링(다각형·사각형·원형)의 정밀도가 실제 가공 안정성을 결정합니다. 주문에 따라 필요한 경우, 출하 전에 동적 밸런싱과 런아웃 검사를 준비할 수 있으며, 그 결과는 해당 도면 또는 양측이 합의한 허용 기준에 따라 판정합니다. 검사 범위는 모든 공급에 포함되는 것이 아니므로 견적 단계에서 서면으로 확인하십시오.
라이브 툴 홀더 고장 진단: 과열·이음·런아웃·절삭유 누유의 원인과 대처
라이브 툴 홀더는 회전수·부하·절삭유 압력·진동을 동시에 받는 소모성 정밀 부품입니다. 내부에 문제가 생기기 시작할 때 나는 소리, 손끝의 느낌, 측정값은 비교적 일관됩니다. 이 신호를 일찍 읽으면 고장이 홀더 안에서 끝나고 터렛까지 번지지 않습니다.
예전보다 빨리 오르는 하우징 온도, 회전수에 따라 달라지는 규칙적인 타격음, 손으로 출력축을 돌릴 때의 거친 느낌은 각각 다른 부품을 가리킵니다. 칼럼에서는 베어링 마모, 기어 백래시, 밸런스, 구동 커플링 문제를 구분하고 분해 전에 원인을 좁히는 다섯 가지 비교를 제시합니다.
저압 외부 급유용 홀더에 고압 중심 관통 절삭유를 연결하는 것은 회전 실이 파손되어 절삭유가 베어링에 들어가는 가장 흔한 경로 중 하나입니다. 시스템이 70 bar를 공급할 수 있다는 것이 홀더의 압력 등급이 70 bar라는 뜻은 아닙니다.
