Ball vs. Roller Linear Guides: How to Balance Machining Precision and Lifespan

滾珠 vs. 滾柱線性滑軌，如何選擇才能兼顧加工精度與壽命？

볼 vs. 롤러 리니어 가이드웨이, 가공 정밀도와 수명을 모두 잡는 선택 기준은?

⚙️ Structural & Contact-Interface Differences

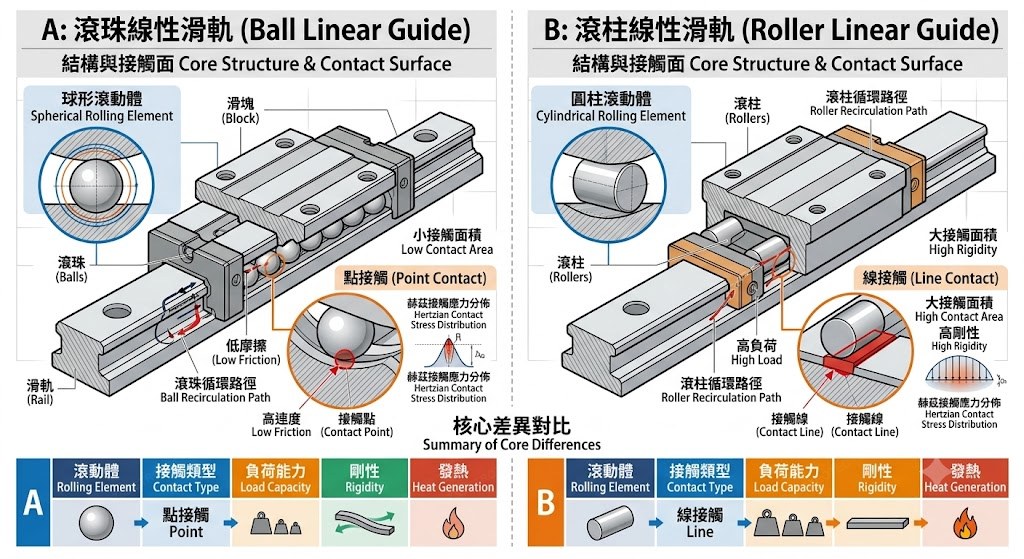

Core structure & contact surface — ball (point contact) vs. roller (line contact). ／ 結構與接觸面之核心差異 ／ 구조 및 접촉면의 핵심 차이

The most fundamental difference lies in the geometry of the rolling element, which determines how it meets the rail. Ball guides use spherical elements that make point contact with the rail and block; the small contact area gives very low rolling friction, enabling high speed and smooth motion. Roller guides use cylindrical elements that make line contact; under load the contact spreads from a point to a line, distributing the load more evenly.

中文： 兩者最本質的差異在於滾動體的幾何形狀，這直接決定了它們與滑軌的接觸方式。滾珠滑軌的滾動體為圓球狀，與滑軌及滑塊之間屬於點接觸（Point Contact）；接觸面積小，滾動摩擦阻力極低，運轉速度快且順暢。滾柱滑軌的滾動體為圓柱狀，與軌道之間屬於線接觸（Line Contact）；承受外力時接觸面由點擴展為線，能將負載均勻分散。

한국어: 가장 본질적인 차이는 전동체의 기하학적 형상에 있으며, 이는 레일과의 접촉 방식을 결정합니다. 볼 가이드는 구형 전동체로 레일 및 블록과 점 접촉(Point Contact)을 하며, 접촉 면적이 작아 굴림 마찰 저항이 매우 낮고 구동이 빠르고 부드럽습니다. 롤러 가이드는 원통형 전동체로 선 접촉(Line Contact)을 하며, 외력을 받으면 접촉면이 점에서 선으로 확장되어 하중을 균일하게 분산시킵니다.

📊 Performance Comparison

• Precision & rigidity: Roller guides have a clear edge. Under heavy cutting loads, line contact keeps a roller's elastic deformation to a fraction of a ball's. Higher rigidity means better vibration damping, which suppresses cutting resonance and improves surface finish and geometric accuracy.
• Speed & smoothness: With lower friction and less heat, ball guides reach higher top speed and acceleration — ideal for light-load or high-speed machines that rapid-traverse frequently.
• Service life: For the same mounting size, roller guides carry a much higher basic dynamic load rating. Under heavy or repeated shock loads their fatigue life is more stable and they are less prone to early flaking.

中文： 加工精度與剛性——滾柱滑軌具明顯優勢，線接觸使其在重切削時的彈性變形量僅為滾珠的數分之一；高剛性帶來更佳的抗震能力，可抑制切削共振、提升表面粗糙度與幾何精度。速度與流暢度——滾珠滑軌摩擦小、發熱低，極速與加速度優於滾柱，適合需頻繁快速位移（Rapid Traverse）的輕負載或高速機台。使用壽命——相同安裝尺寸下，滾柱的額定動負載遠高於滾珠；在重負荷或連續衝擊工況下，其疲勞壽命更穩定，不易早期剝落。

한국어: 가공 정밀도·강성 — 롤러 가이드가 우위. 선 접촉 덕분에 중절삭 시 롤러의 탄성 변형량은 볼의 수분의 일에 불과하며, 높은 강성은 방진 능력을 높여 절삭 공진을 억제하고 표면 거칠기와 기하 정밀도를 개선합니다. 속도·부드러움 — 볼 가이드는 마찰과 발열이 적어 최고 속도·가속도가 우수하며, 빠른 이송(Rapid Traverse)이 잦은 경하중·고속 장비에 적합합니다. 수명 — 동일 설치 크기에서 롤러의 기본 동정격 하중이 훨씬 높아, 고하중·연속 충격 조건에서 피로 수명이 안정적이고 조기 박리가 적습니다.

🔮 Smart Upgrade Trends

As demand for digital transformation (DX) and predictive maintenance grows, linear guides are moving beyond purely mechanical parts. Research institutes and leading makers are embedding sensors into the runner block to build smart linear guides. With miniature sensors and supporting algorithms, the system can estimate rail parallelism and monitor preload loss in real time — flagging early signs of wear, insufficient lubrication, or loss of rigidity before they cause unplanned downtime, helping hold machining precision over the long run.

中文： 隨著智慧製造（DX）與預測性維護需求增加，線性滑軌已逐步超越單純機械元件的範疇。研究機構與先進業者正將感測器整合至滑座中，開發智慧線性滑軌（Smart Linear Guide）。透過微型感測器與演算法，系統能即時進行滑軌平行度狀態估測與預壓損耗監測，在磨損、潤滑不足或剛性下降的初期即發出預警，避免無預警停機，維持長期加工精度的穩定。

한국어: 디지털 전환(DX)과 예지보전 수요가 늘면서 리니어 가이드는 단순 기계 부품의 영역을 넘어서고 있습니다. 연구기관과 선도 기업은 블록 내부에 센서를 통합해 스마트 리니어 가이드를 개발하고 있습니다. 미세 센서와 알고리즘으로 시스템은 가이드 평행도 상태 추정과 예압 감쇠 모니터링을 실시간 수행하여, 마모·윤활 부족·강성 저하의 초기 징후를 미리 경고해 비계획 정지를 방지하고 장기 가공 정밀도를 안정적으로 유지합니다.

🎯 Practical Selection Guide

Choose ball linear guides when:

• Semiconductor process equipment and electronic component packaging machines
• High-speed light-cutting engravers and high-speed drilling / tapping centers
• Automation and robotic arms needing high dynamic response and frequent rapid positioning

Choose roller linear guides when:

• Large gantry mills and high-end horizontal turn-mill multitasking centers
• Aerospace and defense parts in difficult-to-cut materials (titanium, nickel-based alloys)
• Heavy-duty hard milling, such as mold and die steel
• Smart-factory lines aiming for high OEE, high reliability, and long equipment amortization cycles

中文： 選「滾珠線性滑軌」——半導體製程設備與電子零組件封裝機；高速輕切削雕刻機、高速鑽孔攻牙機（Tapping Center）；需高動態響應、頻繁快速定位的自動化機械手臂。選「滾柱線性滑軌」——大型龍門加工機、臥式高階車銑複合機；難切削材料（鈦合金、鎳基合金）的航太與國防零件加工；模具鋼等重型硬銑（Hard Milling）；期望高稼動率、高可靠度且設備攤提週期長的智慧工廠產線。

한국어: '볼' 선택이 적합한 경우 — 반도체 제조 장비 및 전자부품 패키징 장비; 고속 경절삭 조각기, 고속 태핑 센터; 높은 동적 응답성과 빠른 위치 결정이 필요한 자동화·로봇 암. '롤러' 선택이 적합한 경우 — 대형 갠트리 밀링기, 하이엔드 수평형 턴밀 복합기; 난삭재(타이타늄·니켈계 합금) 항공우주·방산 부품 가공; 금형강 등 중하중 하드 밀링; 높은 가동률(OEE)·신뢰성과 긴 감가상각 주기를 지향하는 스마트 팩토리 라인.
